Описание продукта

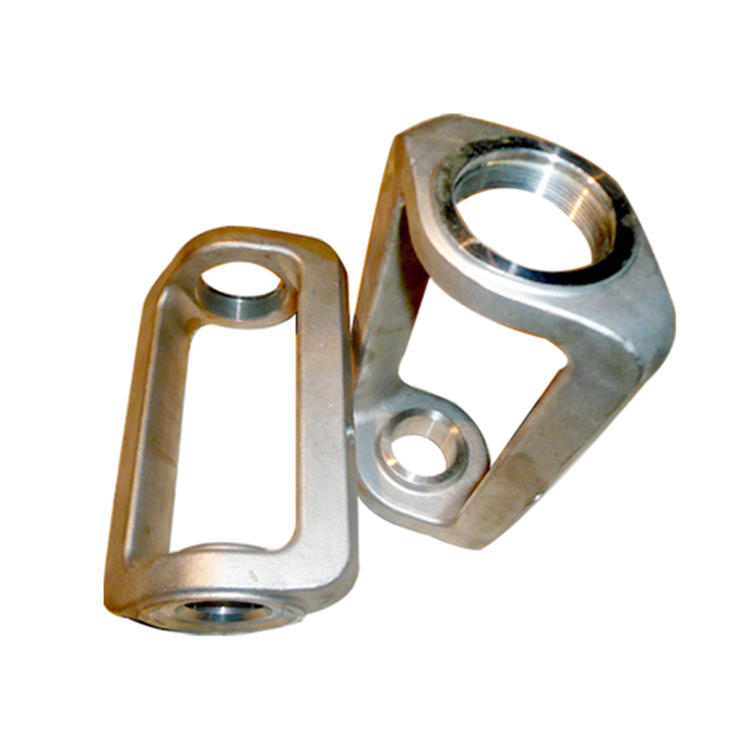

| наименование товара | Детали для литья зажимной рамы инструмента |
| Имя бренда | Зерен |
| Модель | INA005 |
| Материал | Нержавеющая сталь |
| Классификация | Деталь литья приборов для энергетики - Аксессуары для приборов |
| Процесс | Литье по выплавляемым моделям + обработка с ЧПУ |
| Сертификация | ИСО9001:2015 |
| Индивидуальная поддержка | OEM |
Технические параметры
| Общие характеристики продукта | |
| Материал | Аустенитная нержавеющая сталь: 201, 303, 304, 316, 316L, 1.4581, scs14, scs16. |
| Закаленная нержавеющая сталь: 17-4PH, 410, 420, 440C. | |
| Легированная литая сталь: 4140, 4150, 4340, 8620, ГС-25КрМо4. | |
| Литейная легированная инструментальная сталь: CS-2, CS-7, CrWMn. | |
| Углеродистая сталь: 1020, 1025(WCB), 1030, 1040, 1045, 1050. | |
| Масса | 1г-30кг |
| Допуск литья | CT4-CT7/GBT6414-1999;ВДГ Меркблад P690 |
| Шероховатость поверхности | Ра1.6-Ра6.3 |
| Толщина | Мин. 2 мм (1 мм в микрорегионе) |
| Радиус кастинга | Круглый радиус ≥0,3 мм, внутренний радиус скругления≥0,5 мм |
| Глубина глухого отверстия | Макс. 30 мм (диаметр 10 мм) |
| Обработка | Токарное, фрезерное, сверление, растачивание, нарезание резьбы, шлифование, обработка с ЧПУ и испытательное оборудование |
| Термическая обработка | Отжиг, закалка, нормализация, науглероживание, старение |
| Отделка поверхности | Черный оксид, черное покрытие, покрытие для защиты от загрязнений, зеркальная полировка |
| Отраслевые стандарты | ASTM, ICI, BS, DIN, JIS, ISO |
| Программное обеспечение для проектирования | Про-Е, УГ, Solidworks, AutoCAD |
| Формат файла | ИГС, СТП, ХТ, PDF, JPEG, JPG |
Использование продукта и преимущества
Использование:
Обработка с ЧПУ: Удерживает режущие инструменты, обеспечивая точность операций обработки.
Фрезерование: Закрепляет заготовки или приспособления на фрезерных станках для точного фрезерования.
Токарные операции: Удерживает заготовки в положении для точения, нарезания резьбы и торцовки.
Преимущества:
Прецизионный зажим: Обеспечивает точное позиционирование и выравнивание заготовок или инструментов.
Повышенная производительность: Сокращает время наладки, что приводит к повышению производительности.
Улучшенная точность: Повышает точность обработки и производственных операций.
Снижение износа инструмента: Минимизирует износ инструмента и продлевает срок его службы.
Применение продукта
Детали зажимной рамы инструмента для литья Это своего рода аксессуары для инструментов.Вот некоторые конкретные сценарии применения аксессуаров для инструментов:
1. Фрезерный станок с ЧПУ: Зажимные рамы для инструментов фиксируют режущие инструменты и заготовки в точных позициях для операций фрезерования, таких как контурная обработка и гравировка.
2. Токарные работы: При токарной обработке эти детали удерживают заготовки на месте, позволяя выполнять операции точения, нарезания резьбы и торцовки.
3. Буровая установка: Используется в буровых установках для фиксации буровых долот и контроля глубины бурения при разведке нефти.
4. Сварочное приспособление: Зажимные рамы для инструментов необходимы для удержания металлических компонентов на месте во время сварки и обеспечения точного размещения соединений.
